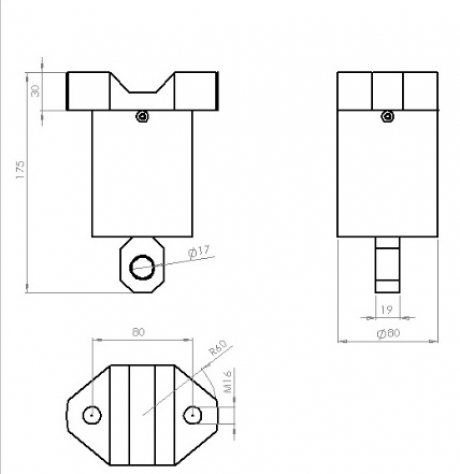

Тензометрический гололедный датчик Д2-1МУ

Тензометрический гололедный датчик Д2-1МУ

Датчик устанавливается непосредственно на траверсу крепления грозозащитного троса.

Датчик типа Д2-1МУ представляет собой комбинированный тензометрический измерительный элемент, состоящий из двух датчиков, реагирующие в разных направлениях осей нагрузок. Один датчик реагирует на действие вертикальной составляющей нагрузки, второй реагирует только на горизонтальную составляющую.

Вертикальная составляющая нагрузки создается весом самого провода и нарастанием массы гололеда на проводе пролета.

Горизонтальная составляющая нагрузки обеспечивается порывами потока ветра. Воздействие потока ветра тем больше, чем больше нарост гололеда на проводах.

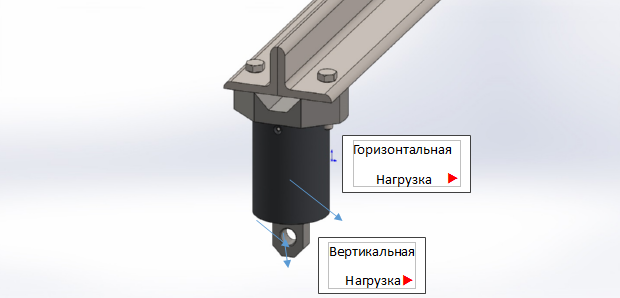

Датчик гололеда Д2-1МУ

Рекомендации по применению

Применение датчика горизонтальных нагрузок позволяет исключить ложное срабатывание системы сигнализации гололедообразования при приближении критических нагрузок от порывов ветра, что делает более достоверной информацию о начале плавки гололеда.

Технические характеристики

Класс точности С2 Температ. отклонение чувствительности (%FS/10⁰C) ≤0,03
Номинальная нагрузка 2т - Верт. Нагр.
100кг - Гор. Нагр.		 Температ. отклонение нуля(%FS/10⁰C) ≤0,03
Номинальная чувствительность (мВ/В) 1,0 – Верт. Дат.
2,5 - Гор. Дат.		 Диапазон термокомпенсации, ⁰С -10 - +40
Общая ошибка (%FS) 0,1 Рабочий диапазон температур, ⁰С -35 - +65
Нелинейность (%FS) 0,1 Диапазон напряжения питания (В) 10(DC)
Гистерезис (%FS) 0,1 Макс. допустимое напряжение, (В) --------
Ползучесть (%FS/30мин) 0,05 Предельная нагрузка (%FS) 150
Входное сопротивление (Ώ) 350±5 Разрушающая нагрузка (%FS) 300
Выходное сопротивление (Ώ) 350±5 Класс защиты по ЕН 60 529 IP67
Сопротивление изоляции (МΏ) ≥5000 (50DVC) Длина кабеля, м 5
Балансировка нуля (%FS) 2,5 Спецификация кабеля 4-х жильный экранированный в ПВХ оплетке

Распайка проводов:

  • Красный - «+ напряжение питания тензометрического моста»
  • Белый – «+ выход тензометрического моста»
  • Синий – «- выход тензометрического моста»
  • Черный – «- напряжение питания тензометрического моста»
